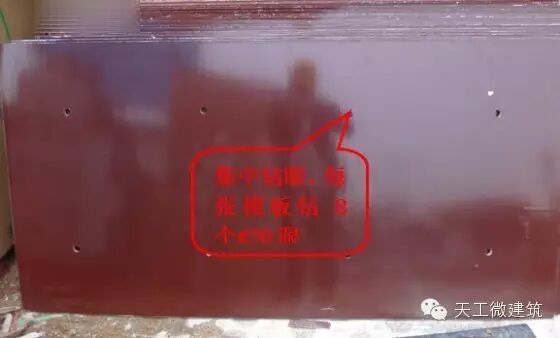

▲模板集中钻眼

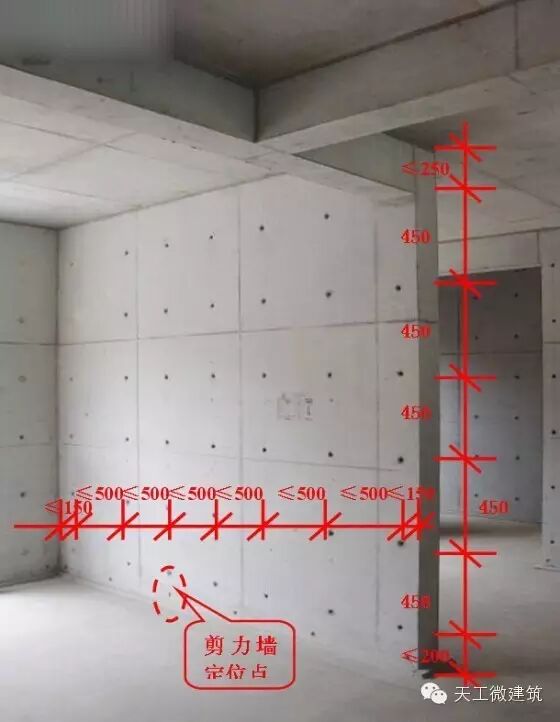

1.1 层高3米的标准层墙体应设置5～6道水平加固螺杆，水平加固螺杆间距不得大于500mm，最底下一道离地不得大于200mm，最上面一道离板底不得大于250mm。

1.2 对拉螺杆采用Ф12螺杆，底下三道加固箍应采用两个螺帽加固，防止螺帽因震动而松动。

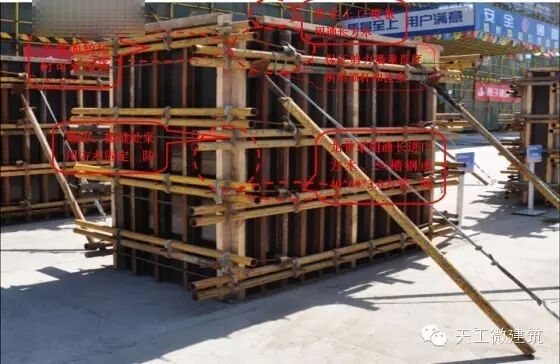

2.1 剪力墙龙骨应采用通长50*90进口方木、5#槽钢或40*60*3,0方管加固，净空间距不得大于200mm；所有模板拼缝处均应设置和槽钢或方管同规格进口方木加固，防止漏浆。

2.2 所有剪力墙应设置保证墙体垂直度的斜撑，防止在浇混凝土过程中产生墙体偏扭。

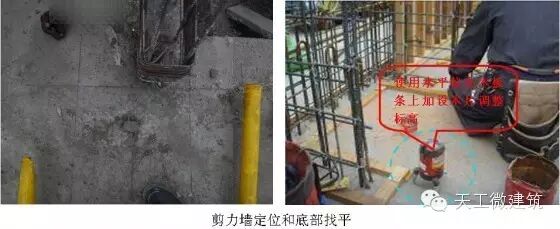

3.1 剪力墙模板安装前须设置离边200或300的控制线、轴线和剪力墙边线，用来复核剪力墙模板的定位和垂直度的准确性；

3.2 在剪力墙支模前应对剪力墙底部进行砂浆找平或模板条找平，减少因墙模板与楼面存在缝隙造成漏浆。

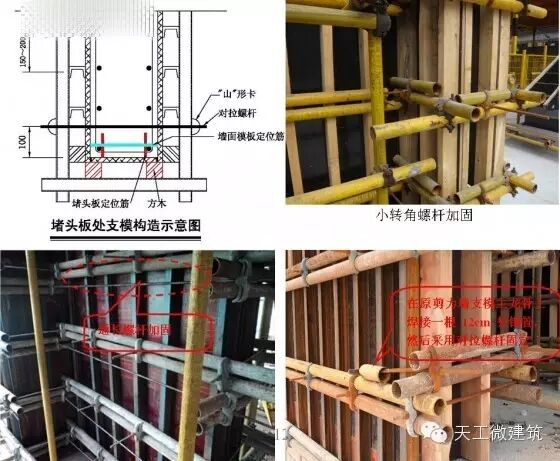

4.1 剪力墙堵头板模板拼缝处应采用方木固定，防止剪力墙阳角漏浆.对于较短剪力墙堵头板建议采用通长螺杆加固，防止剪力墙端头变形、胀模。

4.2 剪力墙堵头支模前在剪力墙同一水平筋两端焊接对拉螺杆，用以加固堵头板和剪力墙阳角。

4.3 墙厚为250mm及以上时剪力墙阳角加固：在原剪力墙支模主龙骨上焊接一根12cm长钢管，然后采用对拉螺杆固定。

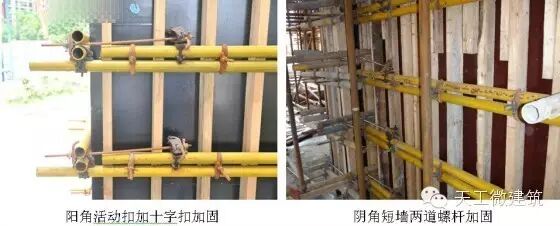

4.4 层高小于3m和墙厚为200mm时剪力墙阳角加固：在原剪力墙支模长钢管上固定一个活动扣，然后采用对拉螺杆固定，端头加固钢管必须和剪力墙支模长钢管十字扣固定。

4.5 剪力墙阴角加固：剪力墙阴角处必须采用两道穿墙螺杆加固，长方向阴角处穿墙螺杆应加长加固短方向端头板。

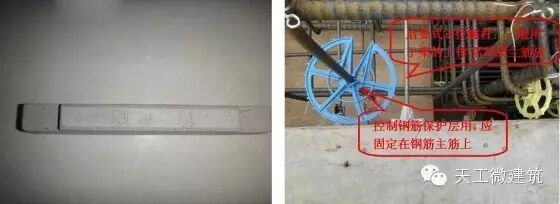

5.1 剪力墙支撑条在模板拼缝两侧都应进行放置，其他部位放置间距不得超过600，保证剪力墙模板在加固时受力均匀，混凝土结构厚度一致。

5.2 塑料保护层应固定在剪力墙主筋上，间距不得超过600。

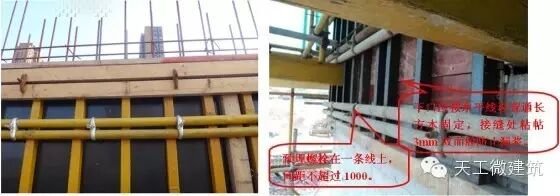

6.1 在外剪力墙支模时，所有加固方木应与模板上口平齐，再在上口处结合预埋螺栓设置通长方木，用来固定上口模板，防止变形，保证墙体混凝土外边平直度。

6.2 外剪力墙和核心筒处剪力墙在支模前接头混凝土面应先予以切割找平，保证接缝观感。

6.3 外剪力墙配模时模板高度多配50mm～100mm，支模时下挂，在下层砼预埋螺杆作为模板底部加固。

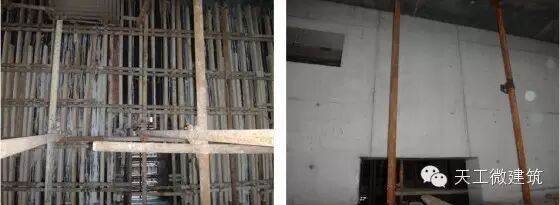

7.1 剪力墙连梁处水平加固钢管必须通长设置，与剪力墙连成整体，保证墙体与连梁接缝平整。

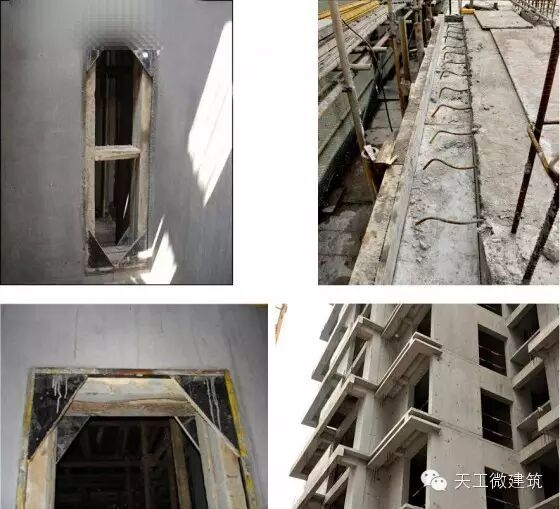

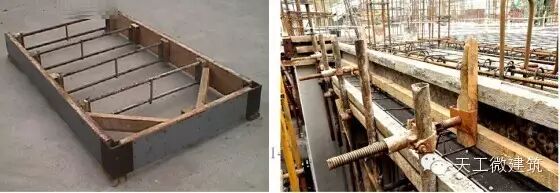

8.1 墙体预留洞建议采用定型化钢模支模，提高工作效率和防止洞口变形；所有外立面线条、柱、悬挑板等构件应与主体结构同时施工，由于施工工艺要求必须分两次施工时应隔层施工完成。
